Especialista em Equipamentos Radiológicos e Instrumentação Eletrônica
Márcio Bottaro
Sistemas para Ensaios
Aqui são apresentados alguns softwares, hardwares e processos desenvolvidos para ensaios de desempenho e segurança essencial de equipamentos e materiais elétricos desenvolvidos ao longo dos anos de atuação em laboratório.

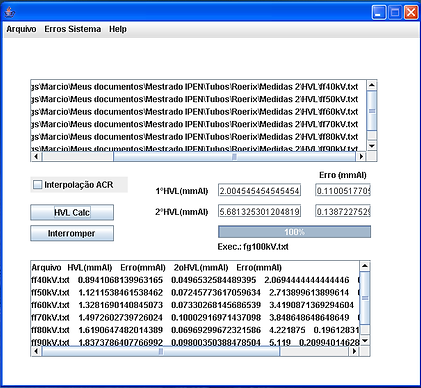

HVLCalc
HVLCalc, do Inglês Half Value Layer, foi desenvolvido em 2006 para facilitar a técnica de determinação da primeira Camada Semi-Redutora (CSR). A prática laboratorial para ensaios de segurança elétrica de equipamentos médicos utilizados em radiologia diagnóstica que requerem a determinação da CSR e espessuras equivalentes de materiais atenuadores exige resultados confiáveis que possam ser automatizados para redução do tempo de execução de ensaios, reprodutibilidade do método de ensaio, cálculo e determinação das incertezas de medição associadas.
PPVCalc, do Inglês Practical Peak Voltage, foi desenvolvido em 2006 para facilitar a técnica de determinação Potencial de Pico Prático, grandeza que acabou não tendo muito sucesso na prática de Laboratórios de Ensaios radiológicos, mas tem sua relevância nas condições laboratoriais de calibração de instrumentos utilizados na prática de controle de qualidade em radiologia.
PPVCalc

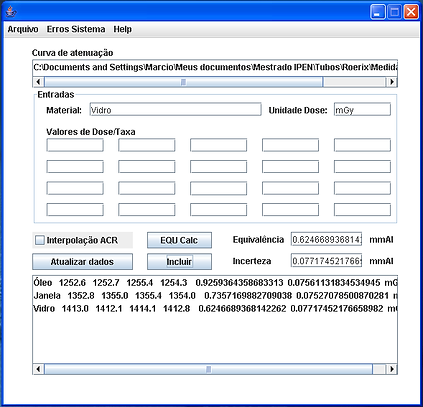

EQUCalc, foi desenvolvido em 2006 para facilitar a técnica de determinação da equivalência de qualidade de materiais utilizados no feixe de radiação X. Seu desenvolvimento teve como base o HVLCalc.
EQUCalc
RXLoad é uma plataforma de ensaio para medição e processamento de dados de Geradores de Alta Tensão de Geradores de Raios X, que opera baseada em requisitos das normas IEC 60601-2-7 (obsoleta) e IEC 60601-2-54. Foi desenvolvido em 2006 e atualizada em 2014 onde sua abrangência atingiu também as novas edições das normas IEC 60601-2-43 e 60601-2-45, além das novas normas IEC 60601-2-63 e -65, aplicáveis a geradores de alta tensão de equipamentos de raios X destinados a odontologia. Este trabalho completo é um: NI CASE STUDY, leia na íntegra!
RXLoad
Este trabalho envolveu o desenvolvimento de um sistema de tração controlada utilizado em ensaios de impacto e força de propulsão em equipamentos eletromédicos e radiológicos móveis, desde a parametrização de um inversor de freqüência para controle de um motor trifásico até a calibração e validação do sistema, o tornando apto para uso nos ensaios. O trabalho foi resultado da orintação de: Erika Coutinho de Amorim
Sistema de Tração e Propulsão
Em virtude da grande complxidade os ensaios em marcapassos cardíacos, compulsórios no Brasil, este desenvolvimento, oriundo da necessidade de automação dos processos, propiciou grande confiabilidade metrológica ao processo com rastreabilidade de padrões e métodos, requisito fundamental para garantia da qualidade dos resultados: Este trabalho completo é um: NI CASE STUDY, leia na íntegra!
Analisador de marcapassos cardíacos
A realização de ensaios de barreira de proteção contra efeitos térmicos provenientes de correntes de fuga em alta frequência em Endoscópios (IEC 60601-2-18), requer um circuito dedicado pela caracterísctica restritiva das formas de onda necessárias para os ensaios. Estas formas de onda dificilmente são encontradas nos bisturís eletrônicos comerciais, o que demandou o desenvolvimento de um hardware dedicado e controle por meio de um programa desenvolvido em linguagem LabVIEW. O trabalho foi resultado da orintação de: Bruno Freitas da Motta
Gerador para avaliação de Barreira de Proteção em Endoscópios

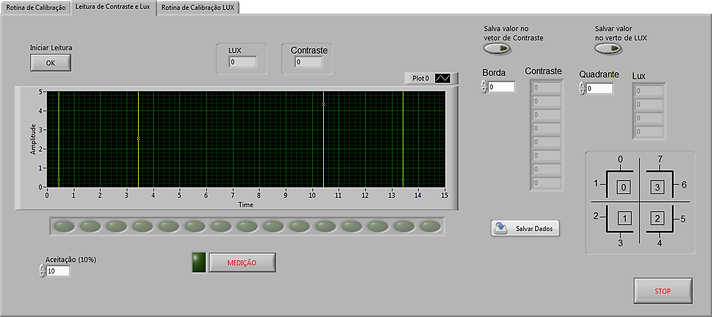

O equipamento de raios X é um sistema para diagnóstico de imagem não invasivo. Por questões relacionadas a roteção Radiológica a pré-seleção do campo de radiação é feita por mio de um feixe de luz visível. Este campo de luz deve ateder requisitos de contraste de borda e iluminância em confirmidade com a Norma IEC 60601-2-54: 2009 – Particular requirements for the basic safety and essential performance of X-ray equipment for radiography and radioscopy. O dispositivo de ensaio de medição de iluminância e contraste desenvolvido em PIC 18, hoje utiliza um protótipo em platafoma ARDUINO e é totalmente controlado por um programa desenvolvido em linguagem LabVIEW. O trabalho foi resultado da orintação de: Danilo Cabral Rosendo
Medidor de contraste óptico e luminosidade em dispositivos limitadores de feixe de raios X
Este trabalho teve a participação dos colaboradores:
e dos alunos:
O documento PDF é o trabalho original da equipe!
Esta pesquisa esta em andameto com nova plataforma embarcada em SHIELD ARDUINO. Entre am contato para maiores informações!
